tragwerkslehre

hallo,

schreibe in ein paar wochen meine erste klausur über tragwerkslehre. bisher klappten die aufgaben für die abgaben auch immer sehr gut, aber dieses mal komme ich einfach nicht weiter. vielleicht ist ja hier jemand der mir weiter helfen könnte.
meine aufgabe besteht darin schnitgrößendiagramme für ein statisches system zu erstellen. dafür muss ich die Querkräfte, Momente und Normalkräfte berechnen.
mein problem fängt schon teilweise bei den querkräften an, da ich nicht genau weiß wo genau ich diese kräfte überall berechnen muss. ich muss doch die punkte selber festlegen, aber woher weiß ich wo ich diese hinlegen muss.

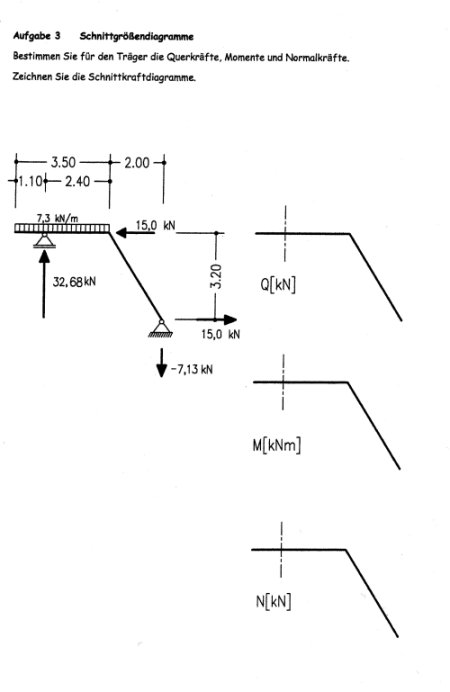

da ich mir gut vorstellen kann, dass man die aufgabe gesehen haben muss um meine frage beantworten zu können habe ich sie mal als anhang angefügt.

hoffe, dass mir jemand helfen kann
danke corinne

p.s. ich suche über diesen weg keinen der mir meine aufgabe löst, sondern mir helfen kann, dass ich es verstehe und die aufgabe dann selber lösen kann.

Miniaturansicht angehängter Grafiken



Soweit ich mich erinnern kann, wurden die zu berechnenden Punkte immer an die Stellen gelegt, an denen ein Max oder Min zu erwarten ist, also meist direkt an den Gelenken, an Knickpunkten, Mittelpunkten etc. - je nach Kräftemodell. War man sich dann noch unsicher, konnte man beliebig viele weitere Punkte berechnen. So kann man im Zweifelsfall sehen, ob das Diagramm eher einer Parabel oder einer linearen Steigung entspricht - Kombinationen natürlich nicht ausgeschlossen.

Ich hoffe, das hilft Dir vorerst weiter. Versuch Dir zu überlegen, an welchen Stellen im Träger die stärksten Kräfte auftauchen und dort legst Du dann den virtuellen Schnittpunkt, um Deine Schnittkräfte zu berechnen.

Liebe Grüße,
Samy

Ja, Samy hat Recht, genau genommen musst du an 4 Stellen scheiden, die ich dir markiert habe. Da jeweils immer links und rechts und der Stelle, da an diesen Stellen ja erhebliche Belastungsunterschiede vorkommen

Miniaturansicht angehängter Grafiken



vielen dank für eure hilfe, dass hat mir sehr weiter geholfen, habe bis jetzt an allen aufgaben von mir gesessen und nun habe ich auf jeden fall alle querkräfte berechnet.
leider bin ich jetz auf ein weiters problem gestoßen.
nun soll ich die momente für die querkraftnullpunkte berechnen. dafür muss ich doch den träger an den stellen schneiden, an denen ich querkraftnullpunkte herausbekommen habe, oder? aber woher weiß ich zu welcher seite ich rechnen muss - ich meine ob ich links oder rechts von dem schnitt rechne.
vielleicht könnt ihr mir auch hierbei weierhelfen. wäre euch sehr dankbar.

vielen dank

corinne

Hi Corinne,

ist doch etwas länger her, deswegen habe ich nochmal schnell nachgeblättert. An den Querkraftnullpunkten musst du eigentlich nur die Stelle selbst rechnen, da links und rechts davon die Momente immer gleich sind! In diesen Punkten befindet sich auch meist der "Momentenhochpunkt" in des Abschnittes.

danke für die hilfe

hab die aufgaben komplett fertig bekommen und heute abgegeben. es werden noch einige fehler vorhanden sein, aber ich glaube so langsam ist mir ein licht aufgegangen.

bis dann corinne
