Probleme bei Details der Details;)

Hi Ihr!
Für meine Details könnte ich ein paar Tipps gut gebrauchen. Die Aufgabe ist die Planung architektonischer Details, der Haken an der Sache man soll sie nicht aus dem Konstruktionsbuch abzeichnen sondern bis in die kleinste Kleinigkeit verstanden haben ( es gibt auch noch eine mündliche Präsentation)...
Ist leider gar nicht so einfach, da in den meisten Baukonstruktionsbücher nur grobe Einzelheiten erklärt werden.
Hier sind jedenfalls meine Versuche, die Stellen an denen ich unsicher bin habe ich markiert.

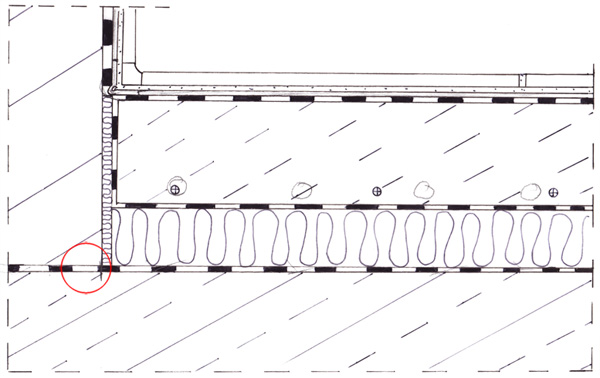

Zum Beispiel beim Fußbodenaufbau des Bads:
brauche ich die unterste PE-Folie (ist sie in diesem Fall eigentlich eine Dichtung oder eine Dampfsperre??)
Ist es richtig dass sie unter der angrenzenden Wand (hier Außenwand) verläuft? Bzw. steht das in Zusammenhang damit ob das Mauerwerk gedämmt ist oder nicht?

Dann noch beim Fenster:
Wozu dient die Nut über der Wetterschutzschiene (die ich bis jetzt in jeder Fensterzeichnung gesehen und nie verstanden habe)?
Ist die Wetterschutzschiene so richtig?
Stimmt der Wandanschluss und ist er richtig Abgedichtet?

Danke schonmal an alle die Lust haben mir ein wenig zu helfen!

Miniaturansicht angehängter Grafiken



Fenster

Miniaturansicht angehängter Grafiken



moin moin...

ich glaub im Fußbodenaufbau dient die von dir angesprochene Folie dazu, dass die Baufeuchte des STB nicht in die Dämmung aufsteigen kann.

Aber ich bin mir auch nicht so sicher - warte besser noch andere Antworten ab...

lg.

Fenster:

Anschluss oben korrekt.
Blendrahmen fest mit Mauerwerk verbinden (wir haben in Bauko den Flacheisenanker noch eingestrichelt eingezeichnet).
Zwischenraum mit Mineralwolle,PUR Schaum und dauerelastischer Dichtungsmasse abdichten. Putz bis dahin ranziehen.
Da stimmt alles.

Für Bauko gibts ein super Skript von der Uni Aachen, da steht alles genau drin, wie was funktioniert.

Bei dieser Aussparung unten (über die ich mir ehrlich gesagt noch nie Gedanken gemacht hab, aber ich zeichne auch nur Alufenster), steht da:

"Bohrung d=7mm zum Dampfdruckausgleich"

diese Aussparung würde sich dann aber direkt unter dem Glaseinsatz auch wiederholen.

Fußbodenaufbau:
Kann es sein, daß der Bodenaufbau eines erdberührten Raumes dargestellt wird? Dann könnte es die Dichtungsbahnen gegen Feuchte aus dem Erdreich (von unten) darstellen, die ja auch unter den aufgehenden Mauerwerkswänden verlegt werden sollte.

Fenster:
Da der Falz zwischen Wetterschutzschiene und Flügelrahmen nicht 100%ig wasserdicht ist, kann dort Regenwasser eindringen. Die Nut verhindert, daß dieses am Flügelrahmen weiter nach innen "wandert" (Tropfkante). Die Bohrung in der Wetterschutzschiene dürfte dazu dienen, dieses Wasser nach außen abzuleiten.

und wo gibts das?

Hmm, könnte wirklich schwierig werden, ich seh gerade, mein Skript ist von 1999.
Heisst "Arbeitsblätter zur Baukonstruktion" vom Lehrstuhl für Baukonstruktion und Entwerfen.

Ich hab das damals in einer Buchhandlung in Aachen gekauft. Das "Buch" hat auch eine ISBN: 3-89653-698-2

Und hier ist es bei amazon (evtl. andere Auflage, sieht aber optisch genauso aus wie meins):
http://www.amazon.de/Arbeitsbl%C3%A4...2802769&sr=8-1

Ich finde es wirklich super! Da sind sehr gute Beispielzeichnungen drin, die auch komplett beschriftet sind.

Fussboden:

Dein Fussbodenaufbau macht nur im KG Sinn. Die Sperre ist gegen aufsteigende Feuchte von unten. Sollte es ein Fussboden in einem Obergeschoss sein, muss die Sperre unten weg.

Wenns KG ist, und deine Wand Mauerwerk ist (Schraffur) dann ist die Sperre genau richtig, denn bei Mauerwerk auf Kellerbodenplatte braucht man immer diese Sperre. Du kannst die Sperre auch noch mal, einen Stein über Oberkante Fertiffussboden anordnen.

Dachte ich auch erst und hab mal in einige Ausführungspläne geguckt. Die untere Schicht war in ALLEN Geschossen drin...
Ob die aber unter einer gemauerten Wand durchlaufen muss, möchte ich bezweifeln...
