konstruktives Detail

hallo,
ich habe ein problem mit einem detail,
habe einfach gesagt ein dreick aus rohrprofilen auf denen in rohrrichtung l-profile aufliegen, nach oben (außen) und unten (innen).
haben eine innenliegende dämmung
ich möchte ein aussenliegendes fenster erstellen. das problem ist, das wir nicht wissen wie wir mit der dämmung bis zum fenster bekommen , damit keine wärmebrücken enstehen.
vllt kann mir ja jemand mit dem problem weiterhelfen.

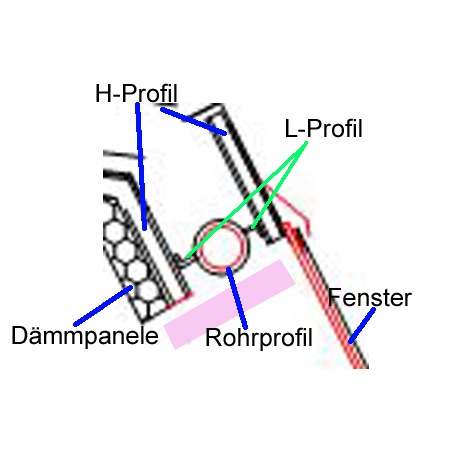

hänge mal zum verständniss ein bild an.
(kann man an die kopfseiten der h-profile winkel oder kopfplatten anbringen, an denen ich die dämmung befestigen kann?
danke schon mal im vorraus

Miniaturansicht angehängter Grafiken



Hi, is das eine offengelegte Konstruktion, willst Du deine Konstruktion zeigen oder nicht? Dein Detail sieht sehr filigran aus, gefällt sicher aber trägt nicht... ciao devran

__________________
"Durch nichts wird Ziel und Sinn unserer Arbeit mehr erschlossen,als...MvdR

Ich verstehe das leider trotz Zeichnung nicht ganz - d.h. ich kann mir nicht richtig vorstellen, wie das ganze aussehen soll.

Ich glaube ich bräuchte
1.) einen größeren ausschnitt
2.) Ein Innen- und eine Aussenansicht
3.) und am besten eine 3D Zeichnung...
4.) Dann wäre es noch hilfreich, wenn Du einzeichnest, was Du / Ihr gerne machen würdet.
5.) Ist das für die Uni oder in echt???

__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

• Architektur Stellenmarkt
• Architekturfotografie
• Termine und Wettbewerbe
• Downloads

so hier die abbildung, hoffe die sagt mehr aus.
danke

Angehängte Grafiken

fenster s2.psd (996,7 KB, 628x aufgerufen)

Nein... wenn Du Hilfe von uns erwartest, dann musst Du auch etwas in Vorleistung gehen und uns die Informationen zumindest so aufarbeiten, dass wir sie verstehen können.

Es hat schon einen Grund warum ich 5. Punkte und nicht einen genannt habe.
Punkt 3 könnte man ggf übergehen, aber es hilft dem Verständnis.
Es reichen ja Handskizzen.

Grüsse
Florian

P.S. Bitte JPEGs als Anhang, man will nicht immer erst Photoshop starten müssen

__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

• Architektur Stellenmarkt
• Architekturfotografie
• Termine und Wettbewerbe
• Downloads

ich fände eine beschriftung hilfreich.
