Holzfenster

Hallihallo zusammen.

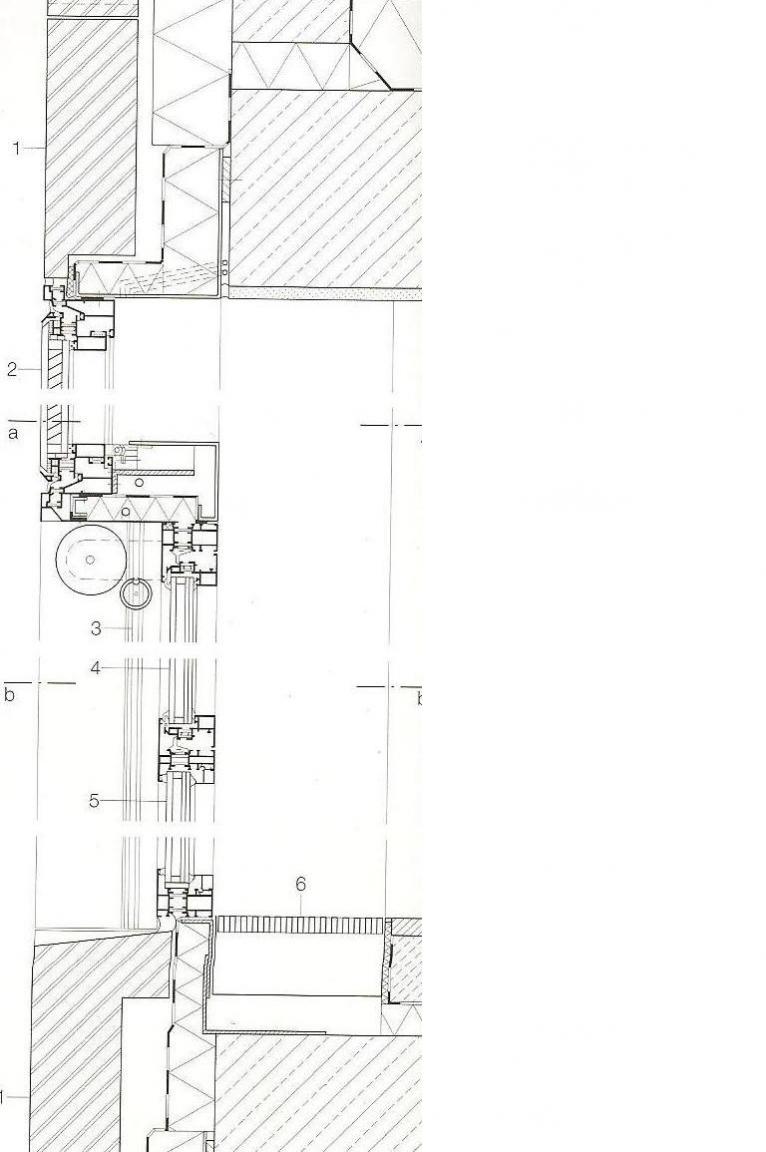

Im Rahmen meines Studiums soll ich ein schon vorhandenes Metallfenster (siehe Bild) in eine Holzkonstruktion (Holzrahmenbau mit Schindeln) umwandeln und davon einen Längs- und Querschnitt zeichnen.
Das Fenster bestitzt eine Festverglasung, darüber ein Drehfenster mit außen angebrachtem Rollo und darüber wiederum ein Kippfenster.
Mein Problem liegt nun darin, dieses Element zwischen Dreh- und Kippflügeln ähnlich in Holzbauweise zu konstruieren.
Ich hoffe ihr könnt mir helfen...

Miniaturansicht angehängter Grafiken



Hallölle...
Hat hier bitte jemand eine Idee oder einen Tip für mich?
Mein Holzrahmen-Wandaufbau besteht übrigens aus folgenden Schichten:
- Holzschindeln aus Lärche
- Konterlattung
- Winddichtung
- Spannplatte (diffusionsoffen)
- Wärmedämmung (WS)
- OS
- Luftdichtung
- Gipsplatte

also: du sollst gemäß dem musterfenster ein holzfenster entwickeln und das sitzt in einer hrb-konstruktion mit schindelfassade.

tipp: selbst konstruieren, ist doch klar. fertiges detail nutzt dir nichts.

buchtipp: Holzrahmenbau. Bewhrtes Hausbau-System - Bund Deutscher Zimmermeister

holzrahmenbau, 4. auflage, bund deutscher zimmermeister enthält wesentliche details

vorgehen: ab in die hochschul-bibliothek und entsprechende literatur suchen

Zu Deinem Wandaufbau

- Holzschindeln aus Lärche
- Konterlattung
- Winddichtung nimm ne DWD-Platte,vllt. 6cm, die ist winddicht und bringt gleichzeitige verbesserte Wärmedämmung. Alternativ Stamisol-Folie ( ist billiger, also nur in der Realität interessant )
- Spannplatte (diffusionsoffen) brauchst Du nicht
- Wärmedämmung (WS)
- OS Ich nehme an Du meinst OSB
- Luftdichtung brauchst Du auch nicht. Die OSB-Platte ist Deine Dampfbremse. Nur beim Elektriker drauf achten, dass er dampdichte Dosen in die Aussenwände einbaut.
- Gipsplatte


Jetzt versteh ich ehrlich gesagt nur den Rest nicht so ganz. Was meinst Du mit "ein Fenster umwandeln" und mit "ähnlich in Holzbauweise zu konstruieren" ???
