Hier mal ein paar Vorschläge.
Um die Entwässerung zu lösen müsste man bei diesen Mistgrundrissen die ganzen Bäder umstellen, wozu ich ehrlich gesagt keine Lust habe.
Lass den ganzen Kram doch inkl. Durchbrüche erst mal weg.

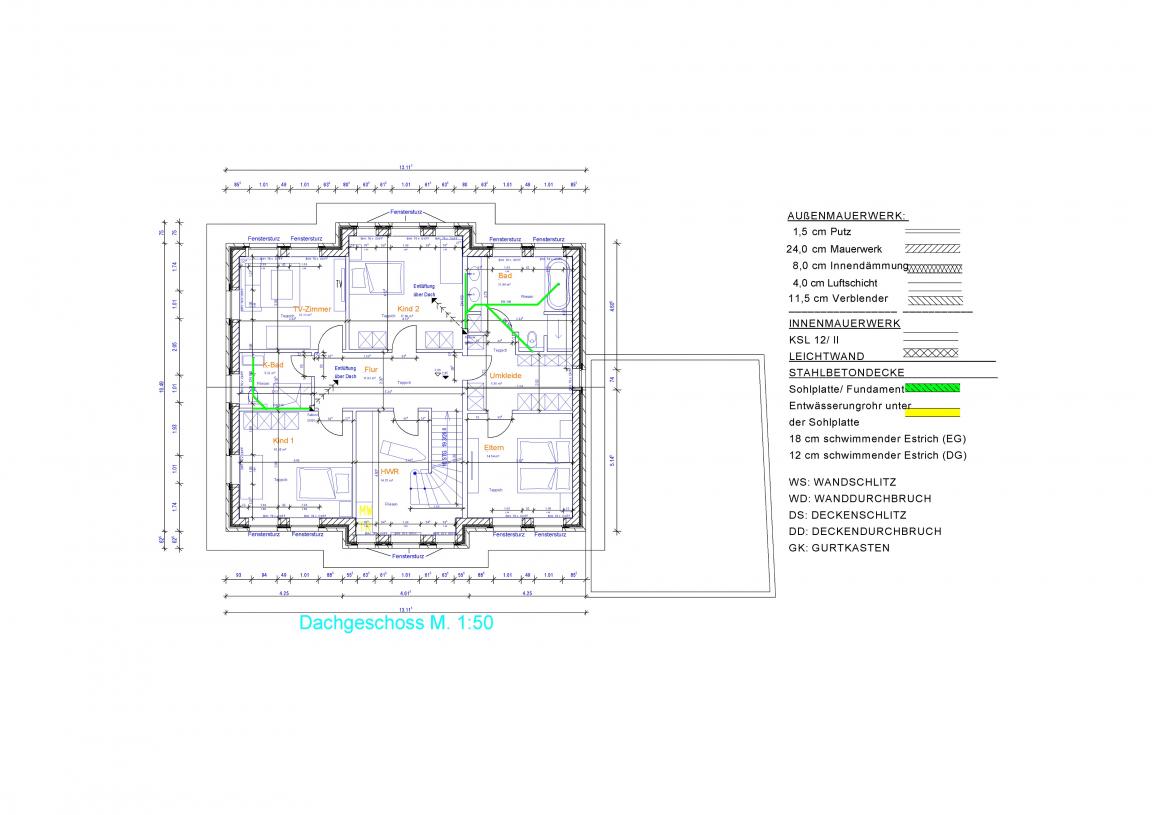

Prüf noch mal, ob der eine Grundriss nicht das Obergeschoss ist statt des DG. Wenn die Grundrisse mit dem Fassadenschnitt zusammenpassen sollen...
Dan müsstest du auch kein Dach darstellen.
Falls es doch das DG des Fassadenschnittes ist, funktionieren alle Fenster nicht und Die nutzbaren Höhen an den Außenwänden liegen ja nur bei ca. 1m, daher nicht wie möbliert nutzbar.

Angehängte Dateien

Korrex_Gru_120327.pdf (1,90 MB, 724x aufgerufen)

Oh , ja es ist wahr. Aber irgendwie muss man ja einen Job bekommen. Und bei so einer tollen Firma mach ich auch mal eine Ausnahme. + ich lern ja was dazu!

Das Obergeschoss fällt weg, das richtig, und den Fassadenschnitt hab ich jetzt auch abgeändert!
Danke für die Hilfe...das hat mir serh weiter geholfen!

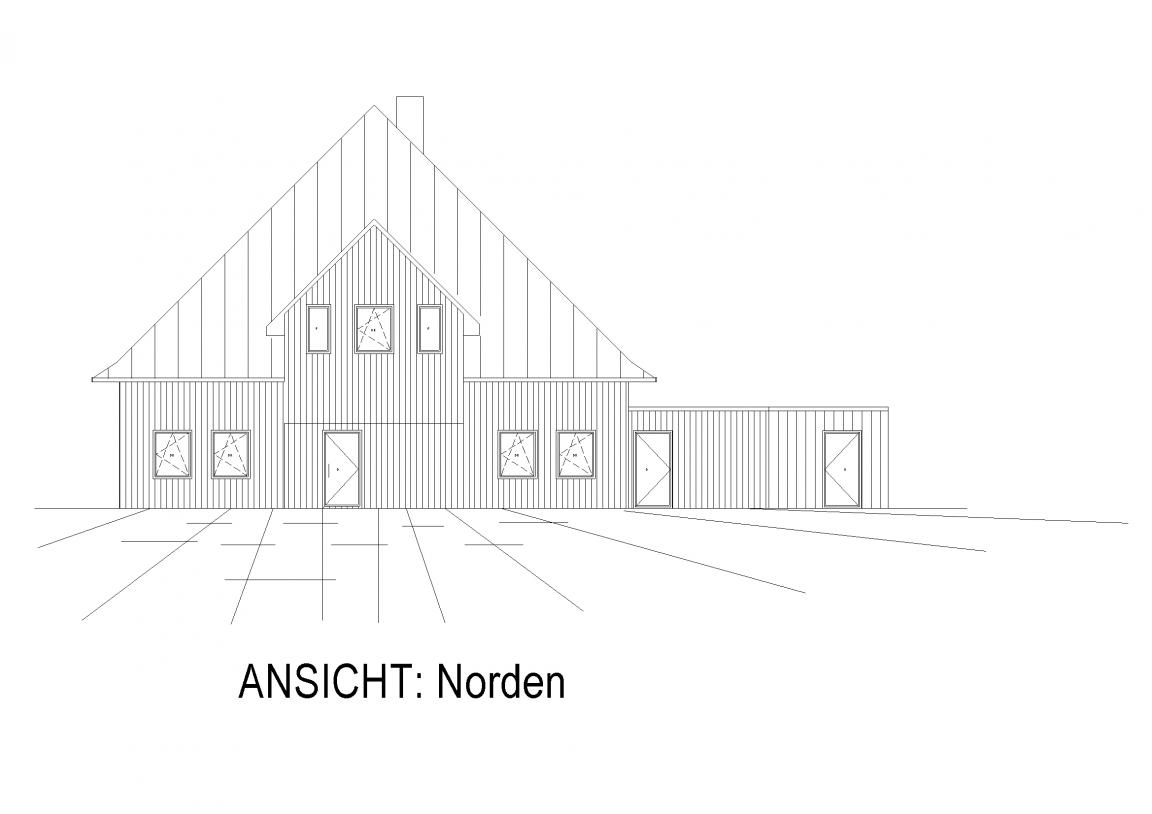

Jetzt zu meiner letzten Zeichnung.... bin mir da ziemlich unsicher ob die Darstellung aufgrund der Grundrisse so richtig ist!

Es soll eine Ausführungszeichnung werden. Jedoch weiß ich nicht, was in einer Ausführungszeichnung Ansicht sonst noch wichtig ist.

Schatten und Sträucher werden noch eingezeichnet.

und hier die Zeichnung...

Miniaturansicht angehängter Grafiken



Bei einer Ansicht für die Ausführungsplanung bitte auf grafischen Schnickschnack verzichten (Schatten, Sträucher und bite auch die "Bauzeichnerperspektive"...)

Ob die Firma mit diesem Entwurf wirklich "toll" ist, wage ich übrigens zu bezweifeln.

Angehängte Dateien

Korrex_ANS_120329.pdf (1,18 MB, 562x aufgerufen)

Danke für die tollen Infos und die Mühe

Denke hab jetzt alles parat .... wegen den Fenstern im DG muss ich mit dem Architekten klären, wie die ein Haus mit Walmdach passen.

mädle geh lieber kinder kriegen ;-)
