Außenwandaufbau Beton als tragend

Hallo Leute,
bin neu hier sry wen ich etwas falsch mache.
Mein Problem ist, dass ich ein Gebäude plane und nicht gebau weiss wie ich die Außenwand planen/darstellen soll.

Ich habe mir gedacht als Äußerste Schicht "*Holzlamellen" dann Putz, Dämmung und als tragende Schicht Beton...





*Holzlamellen - weiss nicht genau wie es heisst auf jedenfall stehen sie in einem bestimmten Winkel zur Sonne, damit die Sonnenenergie von den Sonnenkollektoren aufgefangen werden kann.

Hoffe Ihr könnt es einigermaßen verstehen....




Mit freundlichen Gruß

Elvir

Hallo Elvir,

am besten du hängst eine Skizze an.

warum soll hinter den lamellen nochmal Putz angebracht werden?
Die Lamellen würden als Wasserführende Schicht evtl. schon
ausreichen. Und was verstehst du unter Sonnenkollektoren?

__________________
jochenvollmer.de

Danke für die schnelle Antwort...

Eine Skizze habe ich eingefügt.

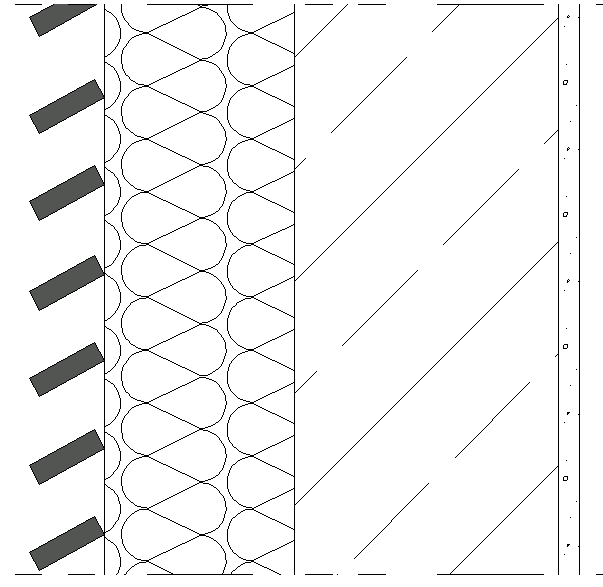

der Aufbau ist ( von links nach rechts )...

1.- Holzlamellen mit Sonnenkollektoren integriert
2.- Dämmung
3.- Beton ( Tragende Funktion )

... und unter Sonnenkollektoren habe ich mir soetwas überlegt...

Google-Ergebnis für http://detailtopics.de/energie-nachhaltigkeit/typo3temp/pics/9b0279b72c.jpg

Angehängte Grafiken


Hi Elvir,

die PhotoVoltaic Kollektoren des Solar Decathlon Haus von 2007 sind
motorisch nachgeführt. D. h. sie werden durch einen Elektromotor so
bewegt, dass die Ausrichtung der Module zur Sonne möglichst orthogonal ist
um eine maximale Energieausbeute zu haben.

Die von dir dargestellte Variante hat unbewegliche Lamellen. Die Lamellen
benötigen noch eine Haltekonstruktion, damit sie nicht von der Wand fallen.
Dazu kannst du dir als Beispeil das Solar Decathlon Haus von 2009 ansehen.

Ausführungszeichnungen findest du hier (Link öffnet zip-datei mit 41 MB)
http://www.solardecathlon.gov/past/d...cd_germany.zip

Projektbeschreibung hier link zur zip-datei mit 25 MB:
http://www.solardecathlon.gov/past/d...al_germany.zip

__________________
jochenvollmer.de

lohnen sich nachführbare lamellen wirklich ?
da geht doch für herstellung, wartung und betrieb ziemlich viel zeit und energie zusätzlich drauf ... lieber eine optimale ausrichtung (süd, und30°), das bringts eher, odeR?

Vielen Dank Herr Vollmer für die schnelle und hilfreiche Antwort.


Mit freundlichen Grüßen
Elvir G.

Kennt Ihr einen Hertseller der solche lamellen mit Sonnenkollektoren produziert

Die beweglichen Lamellen sind eine Sonderlösung, die an der TU-Darmstadt
entwickelt wurde.

Die Glasschindelfassade (PV-Vorhangfassade) wie oben gezeigt, wird
von mehreren Herstellern angeboten. Nach meiner Recherche sind die
am Markt erhältlichen Systemlösung jedoch nicht so filigran im Hinblick
auf Ausbildung der Haltepunkte und Solarpaneele. Einfach mal nach
"fassadenintegrierte Photo Voltaik Anlage" googeln. Die gezeigte
Vorhangfassade wurde glaube ich von den Firmen Schott Solar
(PV-Module) und Würth (Unterkonstruktion) nach einer Entwicklung
der TUD hergestellt.

__________________
jochenvollmer.de

Danke für die Antwort.
Entschuldigt die lästigen Fragen aber könnt ihr mir grob darstellen (Schnitt) wie die Vorhangfassade, an der Dämmung bzw. Tragenden Konstruktion, befestigt wird.

Wandaufbau:

Stahlbeton als tragende Konstruktion
Außendämmung
Folie gegen Witerungsschutz
Vorhangfassade

Gruß
