Suche Anschluss von Stahlstütze/Unterzug zu (Holz)Dach

#1 (Permalink)
Social Bookmarks:

Wir brauchen dringend Denkanstöße und Hilfe!
Meine Partnerin und ich studieren Architektur und haben bei einem Detail für unser Baukonstruktions-Projekt noch keine gute Lösung gefunden.

Es handelt sich bei dem Gebäude um einen reinen Stahl-Skelettbau. Als Dach haben wir ein schräges Schmetterlingsdach ausgewählt mit sogenannten Finnjoist-Stegen.Darunter sind Sperrholzplatten und das Dach wird so schon vorgefertigt angeliefert.

Jetzt stellt sich die Frage des Anschlusses,wie das Dach/die Sperrholzplatten eigentlich an den Stahlstützen und den Unterzügen angeschlossen und gehalten wird ?

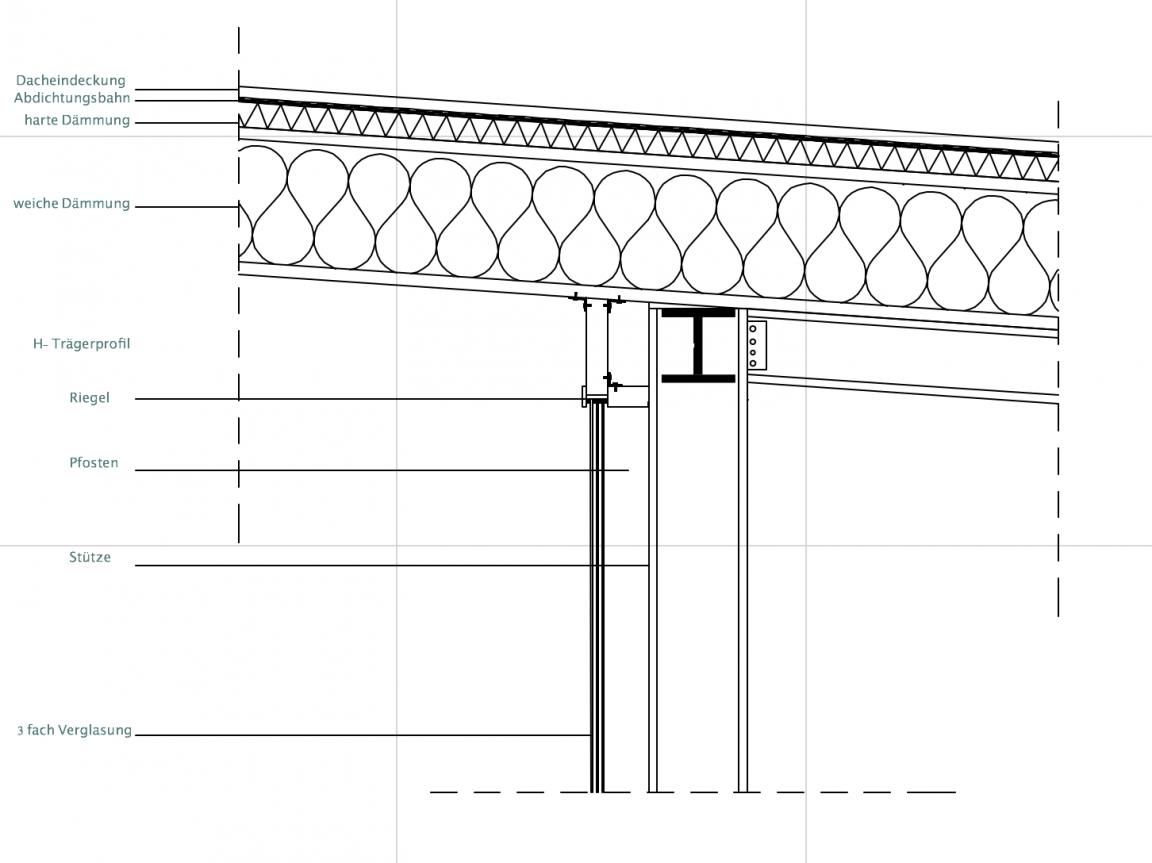

Zur Hilfe unsere Zeichnung:

Vielen Dank im Voraus !
