Übergang Kellerstein - Wärmedämmstein

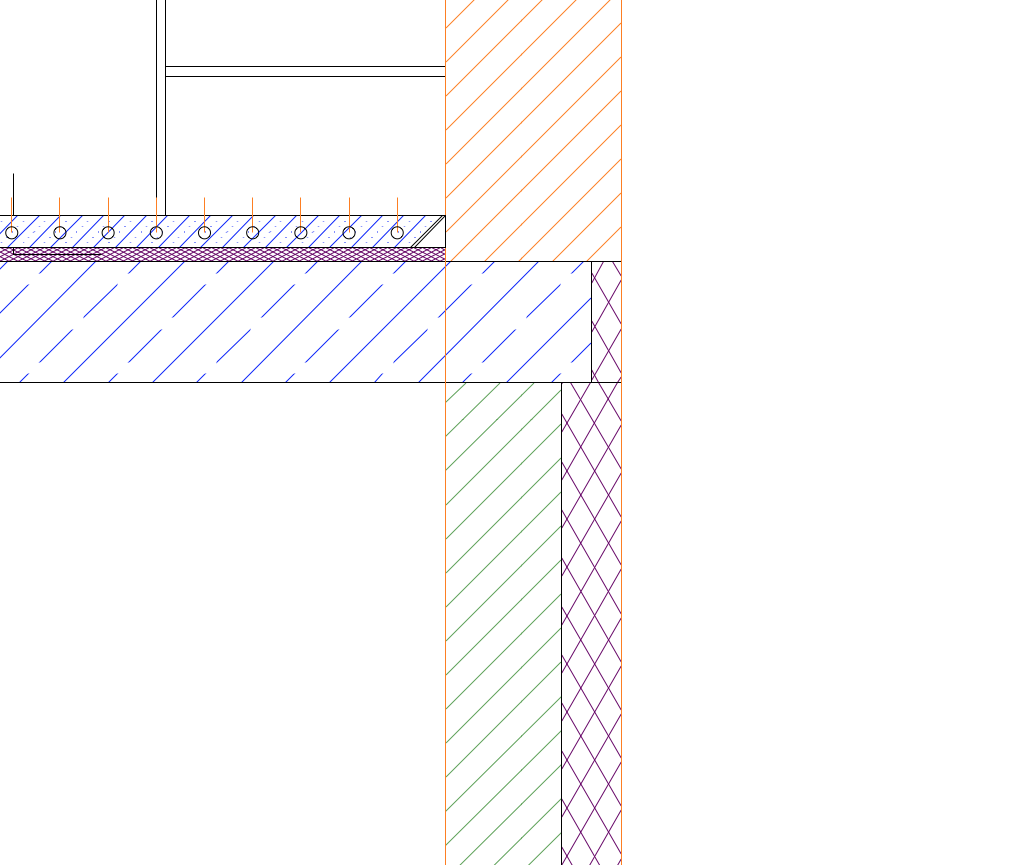

Wie sieht der Übergang von einem Kellerstein mit Perimeterdämmung (24,5+12 cm) zu einem Dämmten (36,5 cm) aus? Ist der Kellerstein innenbündig oder aussen?

Siehe dazu Screenshot.

Vielen Dank.

Miniaturansicht angehängter Grafiken



Das kommt darauf an:

Wo liegt die geplante Geländeoberkante?
wie werden Sockel und Keller abgedichtet?
Wie weit kann ich Mauerwerkssteine auskragen lassen?
Warum dämmst du die Deckenstirn weniger als den "Kellerstein"?

Danke für die schnelle Reaktion.

Geplante Geländeoberfläche liegt OKFFB EG. Wie weit ich die Mauerwerkssteine auskragen lassen kann weiß ich nicht. Woher bekomme ich diese Info? Ist das spezifisch und muss durch den Statiker angegeben werden?

Die Stirnseite der Geschossdecke ist deswegen weniger gedämmt, damit die Dammsteine ein größeres Auflager haben.

Abdichtungen sind dann der nächste Schritt.

Danke und Gruß

Wie weit die Steine auskragen können solltest du mit dem Statiker abstimmen. Ich habe im Kopf, das bis ein Drittel der Steinbreite also bei dir ca. 12 cm machbar sein sollte, denke aber das dies auch stark von der Belastung und Tragfähigkeit des Steins abhängt.
Die Abdichtung solltest du nicht später, sondern jetzt mit bedenken. Dazu sollte der Untergrund möglichst eine Ebene bilden und nicht hin und her springen, wie jetzt von dir geplant.
Bei Wienerberger gibt es eine Zusammenstellung an Details, die ganz gut den Zusammenhang zwischen Lage Dämmung, OK Gelände und Lage Abdichtung darstellt: Wienerberger - Kellerdecke / Sockel

Mauerwerk 24,5 cm dick ist hier nicht so handelsüblich...

24er Steine wurden in den 70er Jahren noch als Außenmauerwerk verwendet. Außer Du willst ne dicke Lage Dämmung darauf pappen... Ist dann aber schalltechnisch nicht gerade optimal, wenn man nen leichten Schlaf hat...

Vielen Dank für die Antworten. Der Tipp mit den Wienerberger-Details war sehr hilfreich. Vielen Dank dafür!
