Registrierter Nutzer Registriert seit: 24.08.2010
Beiträge: 7
toombomb: Offline

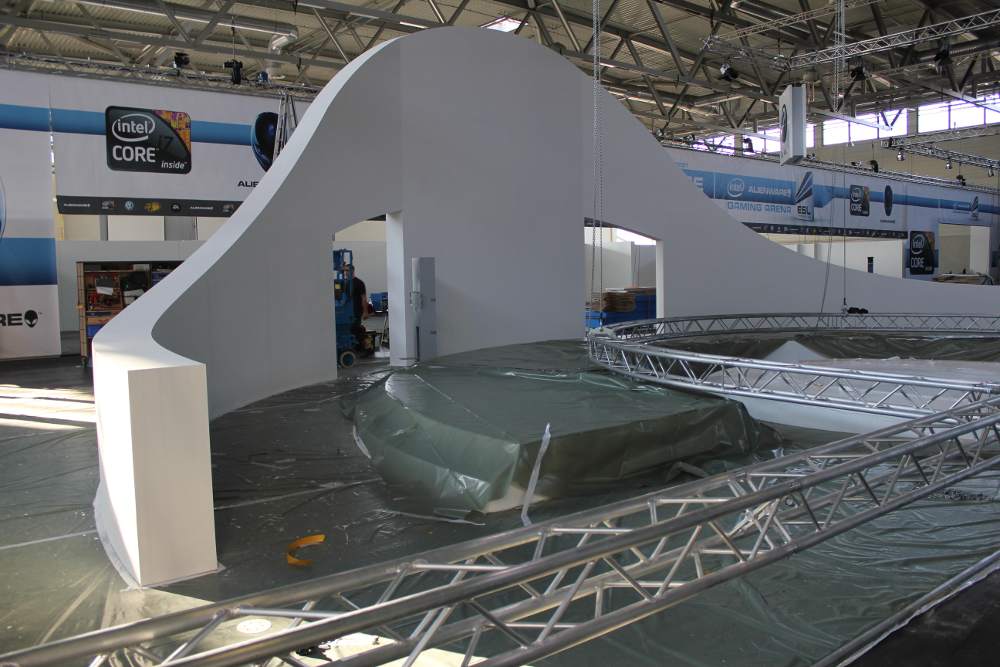

Beitrag Datum: 24.08.2010 Uhrzeit: 10:09 ID: 40521 | Social Bookmarks: Ich möchte gerne eine runde Wand erstellen die eine Wellenform bildet. als Beispiel habe ich ein Foto des Messestandes von VW auf der Gamescom mit beigefügt. Ich muß dazu sagen das ich ein ziemlicher AutoCad Neuling bin. schon mal im voraus danke für die Hilfe |
| |
|
Registrierter Nutzer Registriert seit: 04.09.2008
Beiträge: 197
tschuingum: Offline
Beitrag Datum: 24.08.2010 Uhrzeit: 11:22 ID: 40522 | Social Bookmarks: Servus, trotz Neulingsstatus solltest du noch sagen als was (2D, 3D) du die Wand erzeugen möchtest und welche Acad Version dir zur Verfügung steht. Unabhängig davon solltest du dir natürlich Gedanken darum machen, wie eine solche Wand definiert ist - kennst du also z.B. den Verlauf in Grundriss und Ansicht?
__________________ ebene11.com - Webentwicklung . AutoCAD . Schulung |
Registrierter Nutzer Registriert seit: 24.08.2010
Beiträge: 7
toombomb: Offline
Beitrag Datum: 24.08.2010 Uhrzeit: 11:28 ID: 40523 | Social Bookmarks: Sorry, die Wand sollte in 3D erstellt werden. AutoCad habe ich 2008 und 2010 zur verfügung (derzeit arbeite ich aber noch mit 2008 - weil ich das gewohnt bin). der grundriss ist ein halbkreis mit 8m radius - die wellenform ist noch nicht definiert was für die konstruktion an sich aber keine auswirkung haben dürfte. oder doch? die dicke der wand ist 400mm Geändert von toombomb (24.08.2010 um 11:29 Uhr). Grund: dicke vergessen |
Registrierter Nutzer Registriert seit: 04.09.2008
Beiträge: 197
tschuingum: Offline
Beitrag Datum: 24.08.2010 Uhrzeit: 11:47 ID: 40524 | Social Bookmarks: Moin, die Frage ist, ob die Wellenlinie von Vorderkante und Hinterkante in der Ansicht deckungsgleich sind. Wenn ja, dann müsstest du mit den Boolschen Operationen und ein paar Basiskörpern recht schnell zum Ziel kommen ... z.B. zwei Zylinder (einen mit Radius 8m, den anderen mit Radius 8,4m; Höhe min. die Wandhöhe); die Welle in der Ansicht zeichnen und oben ein bißchen Fleisch dranmalen, diese Kontur extrudieren; vom großen Zylinder den kleinen Zylinder und den Extrusionkörper abziehen - fertig. Wenn die Oberkante nicht so simpel ist, dann würde ich es mit nem Lofting (ANHEBEN) versuchen und dabei die Wandkanten als Führung verwenden. Wird aber auch noch - wie meistens - einige andere Lösungswege geben ... also einfach mal probieren. ;-) Frohes Schaffen
__________________ ebene11.com - Webentwicklung . AutoCAD . Schulung |
Registrierter Nutzer Registriert seit: 24.08.2010
Beiträge: 7
toombomb: Offline
Beitrag Datum: 24.08.2010 Uhrzeit: 12:33 ID: 40525 | Social Bookmarks: irgendwie komm ich so nicht ganz an mein ziel bzw. gar nicht - wenn ich die zylinder per extrusion am pfad ausrichte entsteht alles andere als die welle *g. hab die welle in der ansicht gezeichnet und als polylinie definiert aber da passieren sachen die mit nem durchgeknallten menschen zu vergleichen sind. |
Registrierter Nutzer Registriert seit: 04.09.2008
Beiträge: 197
tschuingum: Offline
Beitrag Datum: 24.08.2010 Uhrzeit: 13:38 ID: 40526 | Social Bookmarks: Die Zylinder musst du nicht extrudieren - die bilden erstmal nur die Grundlage für die Wand. Also großen Zylinder zeichnen, kleinen Zylinder zeichnen und dann den kleinen vom großen abziehen. Alternativ kannst du natürlich auch den Grundriss der Wand zeichnen (als geschlossene Polylinie) und diesen extrudieren. Im nächsten Schritt modellierst du das, was jetzt noch zuviel an der Wand ist. Also die Welle und das was oberhalb der Welle liegt in der Ansicht als geschlossene Polylinie zeichnen. Diese Polylinie extrudieren und den so entstandenen Volumenkörper von der im ersten Schritt erstellten Wand abziehen.
__________________ ebene11.com - Webentwicklung . AutoCAD . Schulung |
Registrierter Nutzer Registriert seit: 24.08.2010
Beiträge: 7
toombomb: Offline
Beitrag Datum: 24.08.2010 Uhrzeit: 14:19 ID: 40527 | Social Bookmarks: das mit abziehen hab ich noch nicht ganz verstanden |
Registrierter Nutzer Registriert seit: 04.09.2008
Beiträge: 197
tschuingum: Offline
Beitrag Datum: 24.08.2010 Uhrzeit: 18:15 ID: 40531 | Social Bookmarks: abziehen = Befehl DIFFERENZ
__________________ ebene11.com - Webentwicklung . AutoCAD . Schulung |
Registrierter Nutzer Registriert seit: 24.08.2010
Beiträge: 7
toombomb: Offline
Beitrag Datum: 24.08.2010 Uhrzeit: 19:48 ID: 40533 | Social Bookmarks: das hab ich schon verstanden mit differenz hab ich auch benutzt aber irgendwie formt sich meine rundwand nicht nach der wellen polylinie |
Registrierter Nutzer Registriert seit: 24.08.2010
Beiträge: 7
toombomb: Offline
Beitrag Datum: 24.08.2010 Uhrzeit: 20:02 ID: 40534 | Social Bookmarks: also ich gehe wie folgt vor. ich zeichne den halbkreis mit 8m radius dann den zweiten halbkreis mit 7.6m radius dann verbinde ich die beiden halbkreise mit einer linie an den offenen enden und mache die vier linien zu einer polylinie. dann wechsel ich in die vorder ansicht und zeichne meine welle. dann ziehe ich die wand die nun ja die polylinie ist über die welle. dann zeichne ich den überstand als polylinie nach und verbinde diesen überstand mit der vorher gezeichneten welle und mache daraus wieder eine geschlossene polylinie. nun extruiere ich diese über die gesamte wand und gebe dann differenz ein und markiere dann beide objekte. aber nix passiert |
Registrierter Nutzer Registriert seit: 04.09.2008
Beiträge: 197
tschuingum: Offline
Beitrag Datum: 25.08.2010 Uhrzeit: 10:08 ID: 40538 | Social Bookmarks: Zitat:
Ansonsten klingt das Vorgehen soweit gut.
__________________ ebene11.com - Webentwicklung . AutoCAD . Schulung | |
Registrierter Nutzer Registriert seit: 24.08.2010
Beiträge: 7
toombomb: Offline
Beitrag Datum: 25.08.2010 Uhrzeit: 10:33 ID: 40539 | Social Bookmarks: hat geklappt - ich hab den fehler gemacht und beide objekte gleichzeitig markiert - man muß aber erst das objekt wählen das (ich nenn es einfach mal so) beschnitten werden soll und mit eingabe bestätigen und dann das objekt das als beschneidungsobjekt dient - coole sache - danke für die hilfe. jetzt noch ne weitere frage: besteht die möglichkeit wenn ich die wand in der vorderansicht zeichne - also als abgewickelte wand (sie steht also gerade nicht im bogen) das ich sie nachträglich wenn sie die wellenform schon hat, rund bekomme? denn mit der obigen lösung (also die hat mir sehr weitergeholfen) ist die wandoberkante auch in der form der welle sie sollte aber gerade bleiben wie auf dem bild das ich anfangs beigefügt habe. |
Registrierter Nutzer Registriert seit: 04.09.2008
Beiträge: 197
tschuingum: Offline
Beitrag Datum: 25.08.2010 Uhrzeit: 14:04 ID: 40542 | Social Bookmarks: Zitat:
Die Wand im Nachhinein biegen wird schwer (evtl. mal die Netzkörper anschauen). Ansonsten den oben skizzierte Lösungsansatz über das Lofting probieren, wobei du dafür den Verlauf der Kanten halt 'irgendwie' definieren musst und das dürfte nicht ganz trivial sein.
