Axonometrie

moin Leute,

habt Ihr zu Zeiten der Handzeichnung in der Hauptsache schiefe oder orthogonale Axonometrien gezeichnet?
- Sobald Winkelpaare für eine schiefe Axonometrie gefunden sind, die für viele Darstellungen günstig sind, scheint es nur ein unnötiger Umweg zu sein, eine orthogonale Axonometrie mit Spurendreieck zu zeichnen, oder?

2. Es gibt ein vielversprechendes Buch über darstellende Geometrie, daß im Kapitel 7.3.3 das Einscheideverfahren und im Kapitel 7.4.2 die Kreiskonstruktion in der orthogonalen Axonometrie beschreibt. Weiteres Kapitel: 7.4.4 Isometrische Darstellung nach DIN 5
- Wie ist der Titel des Buches?

Mir liegen leider nur zwei Kopien ohne Quellenangabe und Seitenzahlen vor. Ich hoffe, diese Angabe reicht für ein Feststellen des Titels/des Autors.
Andere Standardwerke wie die von Reuter, Pumann, Leopold sind mir bekannt.


Grüße! bezett

kann es sein, dass Du den Hoischen meinst, ist das Lehrbuch für Technisches
Zeichnen.
Die Kapitel hauen so ungefähr hin, mein Exemplar ist allerdings von 1982
Scan hängt an...

Angehängte Dateien

Auszug Hoischen.pdf (1,75 MB, 1855x aufgerufen)

Kieler, danke für die schnelle Abtwort,
es muß noch ein anderes Buch sein.
-nützlich ist der Auszug aber allemal.

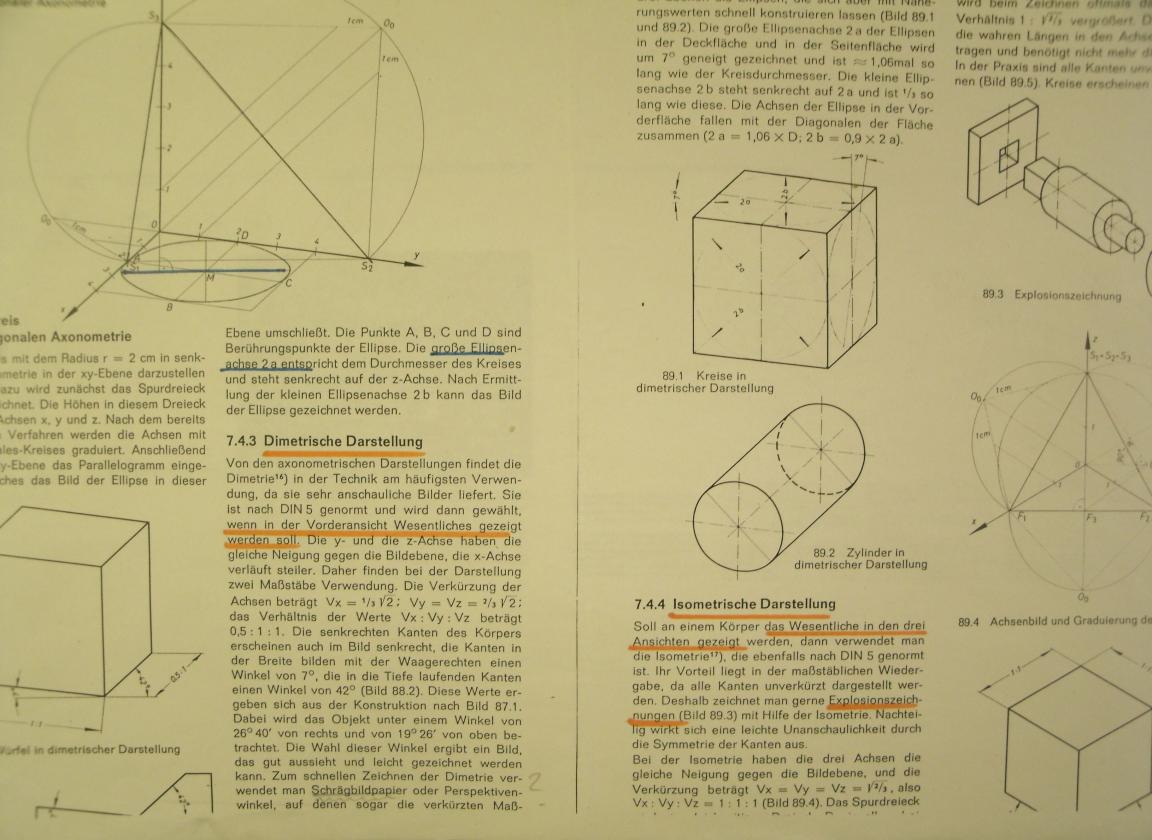

Im Anhang eine Seite des unbekannten Buches

Grüße! bezett
